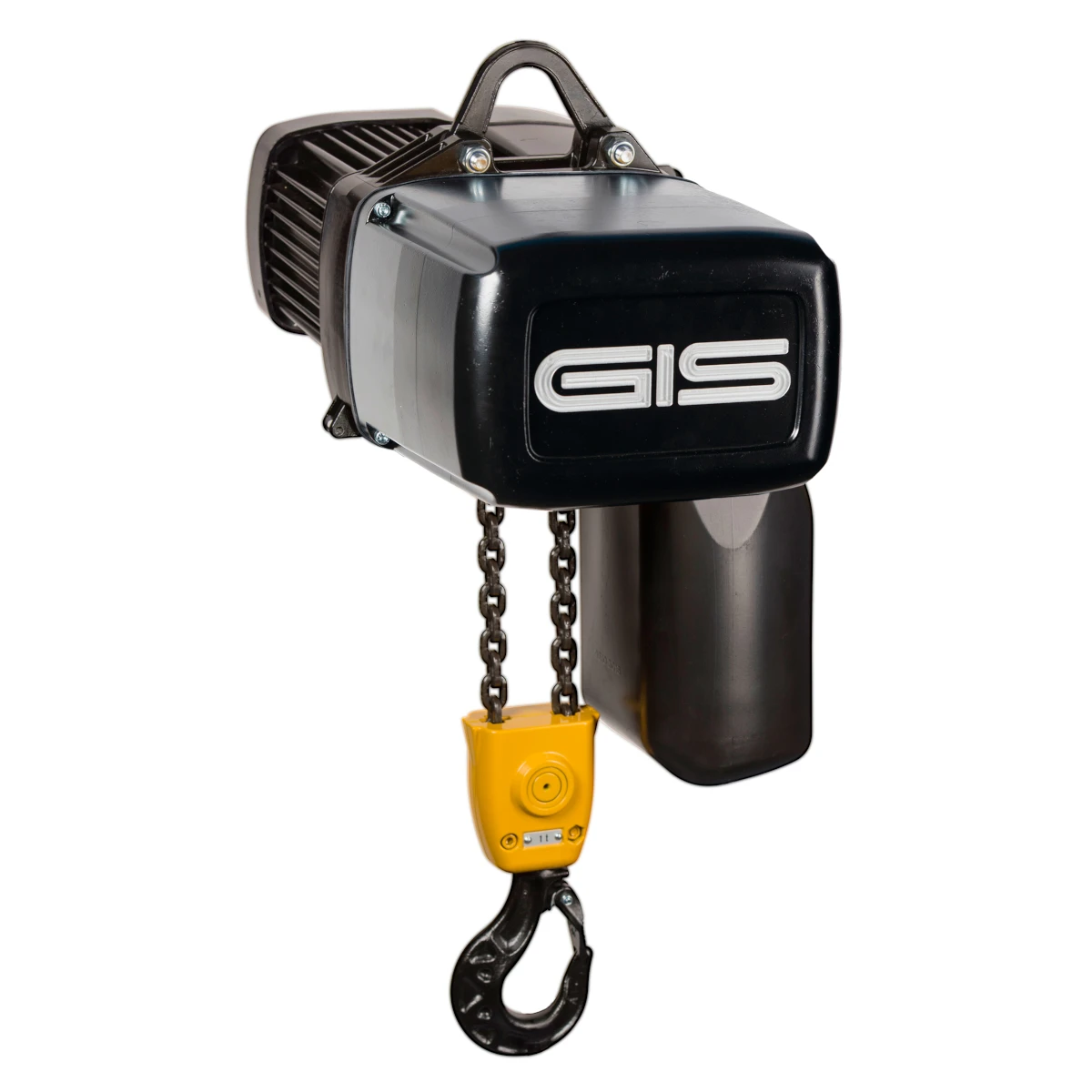

Αντιεκρηκτικό ηλεκτρικό παλάγκο αλυσίδας GIS GP ATEX 100–6300 kg
Τιμή
Διαμορφώστε παρακάτω το παλάγκο σας — η τιμή, το βάρος και τα έξοδα αποστολής ενημερώνονται σε πραγματικό χρόνο ανάλογα με τις επιλογές σας.
Κατηγορίες:
Ηλεκτρικά παλάγκα αλυσίδας
Ετικέτες:
Ηλεκτρικά παλάγκα,
Γερανοί συνεργείου
Κλιμακωτή τιμολόγηση βάσει ποσότητας — εξοικονομήστε έως 12%
Η έκπτωση υπολογίζεται αυτόματα επί του υποσυνόλου του καλαθιού.
| Ποσότητα | Έκπτωση |
|---|---|
| 1 τεμάχιο | — |
| 2 | −3% |
| 3–4 | −5% |
| 5–9 | −8% |
| 10+ | −12% |
+3% προωθητική έκπτωση συνδυασμού όταν αυτή η παραγγελία περιλαμβάνει είδη από τουλάχιστον δύο κατηγορίες προϊόντων (π.χ. ένα ανυψωτικό + έναν περιστροφικό γερανό). Σε συνδυασμό με την κλιμακωτή τιμολόγηση βάσει ποσότητας, η συνολική εξοικονόμηση μπορεί να φτάσει το 15%.
Διαμορφώστε το παλάγκο σας
Επιλέξτε ανυψωτική ικανότητα, άνοιγμα και προαιρετικό εξοπλισμό. Η τιμή, το βάρος και τα μεταφορικά ενημερώνονται σε πραγματικό χρόνο.
Βήμα 0 — υποχρεωτικό
Πώς θα χρησιμοποιείτε αυτό το βαρούλκο?
Επιλέξτε την πλησιέστερη αντιστοιχία. Κάθε κλάση λειτουργίας έχει τα δικά της όρια ανυψωτικής ικανότητας: όσο εντατικότερη είναι η χρήση, τόσο χαμηλότερο είναι το ονομαστικό φορτίο. Η επιλογή κλάσης ελαφρύτερης από την πραγματική χρήση ακυρώνει την εγγύηση του κατασκευαστή και ενέχει κίνδυνο βλάβης του κινητήρα. Εάν δεν είστε βέβαιοι, επιλέξτε την υψηλότερη αναμενόμενη κλάση — δηλαδή το βαρούλκο που πραγματικά χρειάζεστε.
Αποθηκεύστε τη διαμόρφωσή σας
Λάβετε έναν σύνδεσμο με δυνατότητα κοινοποίησης, στείλτε το PDF στον εαυτό σας μέσω ηλεκτρονικού ταχυδρομείου και εμείς θα αποθηκεύσουμε τη διαμόρφωση στα συστήματά μας. Επιβεβαιώνουμε τη διεύθυνση ηλεκτρονικού ταχυδρομείου σας με έναν σύντομο κωδικό προτού αποσταλεί οτιδήποτε.
Επαναφορά διαμόρφωσης;
Όλες οι επιλεγμένες ρυθμίσεις (κλάση λειτουργίας, ικανότητα ανύψωσης, ταχύτητα ανύψωσης, φορείο, πρόσθετες επιλογές…) θα επανέλθουν στις προεπιλεγμένες τιμές τους. Η τρέχουσα ποσότητα και η διεύθυνση παράδοσης θα διατηρηθούν. Αυτή η ενέργεια δεν μπορεί να αναιρεθεί.
Χρειάζεστε εξατομικευμένη προσφορά;
Στείλτε μας τις απαιτήσεις σας μέσω της φόρμας προσφοράς — αυτό το προϊόν θα είναι προσυμπληρωμένο και θα μπορείτε να προσθέσετε περισσότερα είδη στο ίδιο αίτημα.

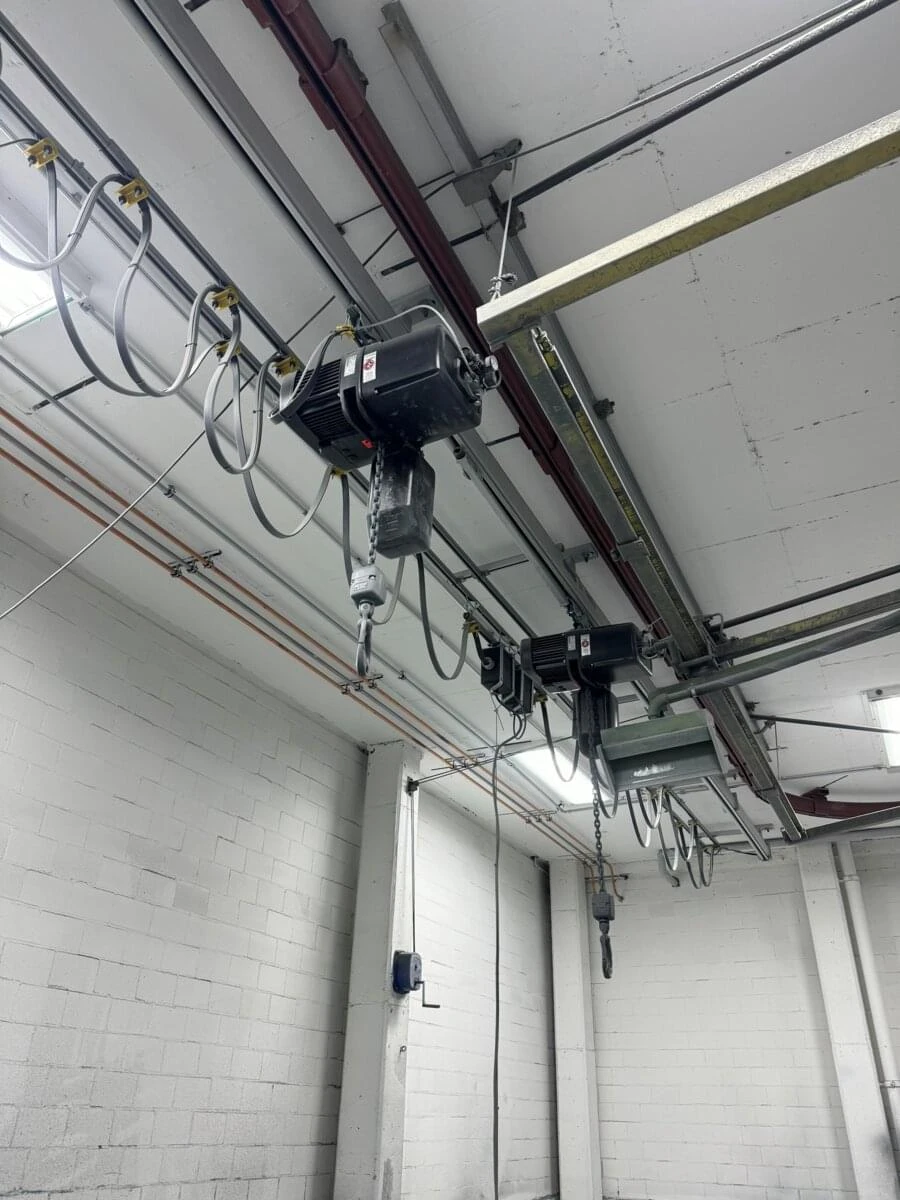

Το GIS GP ATEX αποτελεί την αντιεκρηκτική έκδοση του δοκιμασμένου ηλεκτρικού παλάγκου αλυσίδας GIS GP για επικίνδυνες περιοχές, όπως ορίζονται από την Οδηγία 2014/34/ΕΕ. Επιλέξτε το μοντέλο GP D με προστασία από σκόνη για τη Ζώνη 22 (εύφλεκτες σκόνες) ή το μοντέλο GP G με προστασία από αέρια για τη Ζώνη 2 (εκρηκτικές ατμόσφαιρες αερίων, με συμπεριλαμβανόμενη προστασία από σκόνη για τη Ζώνη 22). Κάθε παλάγκο παραδίδεται με δήλωση συμμόρφωσης ΕΚ, παράρτημα ATEX των οδηγιών λειτουργίας και πιστοποιητικό επιθεώρησης.
Βασικά χαρακτηριστικά
- Πιστοποίηση σύμφωνα με την Οδηγία ATEX 2014/34/ΕΕ και δήλωση συμμόρφωσης ΕΚ — ομάδα εξοπλισμού II, κατηγορία 3
- GP D με προστασία από σκόνη για Ζώνη 22: II 3D Ex tc IIIA T130 °C Dc — περίβλημα IP65, επιτήρηση θερμοκρασίας Klixon, οριακός διακόπτης με γραναζωτό μηχανισμό, στυπιοθλίπτες καλωδίων Ex και μαύρα καλύμματα
- GP G με προστασία από αέρια για Ζώνες 2 και 22: επιπλέον σήμανση II 3G Ex pzc IIA T3 Gc — η υπερπίεση 0,4 bar στο εσωτερικό του περιβλήματος εμποδίζει την είσοδο αερίων, ατμών ή νεφών, ενώ η επιτήρηση πίεσης διακόπτει αμέσως την τάση ελέγχου σε περίπτωση απώλειας αέρα
- Η έκδοση με προστασία από αέρια απαιτεί επιτόπια παροχή πεπιεσμένου αέρα 4–10 bar με αποσπώμενη σύνδεση εύκαμπτου σωλήνα 6 mm
- Πλήρες εύρος ανυψωτικής ικανότητας GIS GP 100–6300 kg, με πλαίσια GP250 έως GP2500, ύψος ανύψωσης 3–60 m και κλάσεις λειτουργίας M3–M7
- Χειροκίνητο φορείο GHF ή μηχανοκίνητο φορείο GMF — το μηχανοκίνητο φορείο παρέχεται στην ίδια έκδοση ATEX με το παλάγκο και, στην έκδοση αερίων, χρησιμοποιεί κοινή επιτήρηση υπερπίεσης
- Χειριστήριο ανάρτησης πιστοποιημένο κατά ATEX, με 2 ή 4 πλήκτρα και διακοπή έκτακτης ανάγκης· το τυπικό χειριστήριο GIS IP65 επαρκεί για πολλές εφαρμογές σκόνης στη Ζώνη 22
- Τηλεχειριστήριο ασφαλείας μέσω ραδιοσυχνοτήτων διαθέσιμο για την έκδοση με προστασία από σκόνη
- Προαιρετικός εξοπλισμός: δεύτερο φρένο, εξωτερικοί οριακοί διακόπτες, ανάρτηση με γάντζο, μετρητής δεδομένων λειτουργίας, ειδικές τάσεις και έκδοση CSA/CUS
- Συμμορφώνεται με την Οδηγία περί Μηχανημάτων 2006/42/ΕΚ
Τεχνική επισκόπηση
- Μοντέλο / SKU: GIS-GP-ATEX (GP 250 D/G … GP 2500 D/G)
- Οικογένεια προϊόντων: Ηλεκτρικά παλάγκα αλυσίδας
- Ανυψωτική ικανότητα: 100–6300 kg
- Ύψος ανύψωσης: 3–60 m
- Σήμανση ATEX (D): II 3D Ex tc IIIA T130 °C Dc
- Σήμανση ATEX (G): II 3G Ex pzc IIA T3 Gc + II 3D Ex tc IIIA T130 °C Dc
- Κλάση λειτουργίας: M3–M7 (ISO 4301-1 / FEM)
- Τροφοδοσία: 3 × 400 V / 3 × 230 V, 50 Hz (μόνο τριφασική)
- Βαθμός προστασίας: IP65
- Τυπικές εφαρμογές: χημικές και πετροχημικές εγκαταστάσεις, βαφεία, αλευρόμυλοι και σιλό σιτηρών, χώροι με σκόνη ξύλου, εγκαταστάσεις επεξεργασίας λυμάτων και διαχείριση αερίων
Διαμορφώστε online την ανυψωτική ικανότητα, το ύψος ανύψωσης, την κλάση λειτουργίας, το προφίλ ταχύτητας, το επίπεδο προστασίας ATEX, το φορείο και τον προαιρετικό εξοπλισμό και, στη συνέχεια, προσθέστε το παλάγκο στο καλάθι ή στη λίστα αιτήματος προσφοράς. Κάθε διαμόρφωση τιμολογείται βάσει του ισχύοντος εργοστασιακού τιμοκαταλόγου GIS.
Προδιαγραφές
| Μοντέλο | Ανυψωτική ικανότητα με 1 κλάδο (M5) | Ανυψωτική ικανότητα με 2 κλάδους (M5) | Ταχύτητα ανύψωσης με 1 / 2 κλάδους |
|---|---|---|---|
| GP 250 D/G | 250 kg | 500 kg | 8 / 4 m/min |
| GP 500 D/G | 500 kg | 1000 kg | 8 / 4 m/min |
| GP 1000 D/G | 1000 kg | 2000 kg | 8 / 4 m/min |
| GP 1600 D/G | 1600 kg | 3200 kg | 4 / 2 m/min (NL) |
| GP 2500 D/G | 2500 kg | 5000 kg | 4 / 2 m/min (NL) |
Οι κλάσεις λειτουργίας M3–M7 μεταβάλλουν το εύρος της ονομαστικής ανυψωτικής ικανότητας ακριβώς όπως στο τυπικό παλάγκο GP. Για παράδειγμα, το GP 2500/2B ανυψώνει 6300 kg στην κλάση M4. Τα προφίλ B για βαριά χρήση παραμένουν διαθέσιμα στο πλαίσιο GP 2500. Έκδοση με προστασία από σκόνη (D): II 3D Ex tc IIIA T130 °C Dc. Η έκδοση με προστασία από αέρια (G) προσθέτει τη σήμανση II 3G Ex pzc IIA T3 Gc και απαιτεί επιτόπια παροχή πεπιεσμένου αέρα 4–10 bar. Η επιτήρηση θερμοκρασίας Klixon, ο οριακός διακόπτης με γραναζωτό μηχανισμό, οι στυπιοθλίπτες καλωδίων Ex και η προστασία IP65 περιλαμβάνονται ως βασικός εξοπλισμός και στις δύο εκδόσεις.
Προβλεπόμενη χρήση
- Ηλεκτρικό παλάγκο για επαναλαμβανόμενες ανυψώσεις σε θέσεις εργασίας, σε γερανούς με βραχίονα/γερανούς πύλης και μονότροχες τροχιές.
- Γραμμές παραγωγής, συναρμολόγηση και συντήρηση με συχνούς κύκλους.
- Ενσωμάτωση στην κατασκευή μηχανημάτων.
Αυτό το μοντέλο
Πνευματικό/ATEX: για εκρηκτικά, υγρά ή σκονισμένα περιβάλλοντα· απαιτεί πεπιεσμένο αέρα.
Ελέγξτε πριν επιλέξετε
- WLL και κατηγορία λειτουργίας για τον πραγματικό ρυθμό κύκλων
- Ύψος ανύψωσης και διαδρομή γάντζου
- Ταχύτητα και διπλή ταχύτητα για ακριβή τοποθέτηση
- Φορείο (χειροκίνητο/ηλεκτρικό) και προφίλ δοκού
- Τάση και χειρισμός (χειριστήριο ανάρτησης χαμηλής τάσης 42 V, τηλεχειριστήριο ραδιοσυχνοτήτων)
- Περιβάλλον: σκόνη, υγρασία, θερμοκρασία
Δεν είναι κατάλληλο για
- Παλέτες στο δάπεδο
- Εκρηκτικές ατμόσφαιρες — χρησιμοποιήστε πνευματικά παλάγκα ATEX
- Εξωτερική χρήση χωρίς κατάλληλη κλάση προστασίας
Πριν από την παραγγελία Προϊόν έργου — η τελική διαμόρφωση επιβεβαιώνεται από την τεχνική μας ομάδα πριν από την παραγγελία.
Για να επιβεβαιώσουμε την κατάλληλη διαμόρφωση, θα σας ζητήσουμε:
- Επίσημη ταξινόμηση ζώνης ATEX: αέριο ή σκόνη, ομάδα, κλάση θερμοκρασίας, απαιτούμενη κατηγορία/EPL, θερμοκρασία περιβάλλοντος; Το «ATEX» δεν αποτελεί προδιαγραφή. Χωρίς επίσημη ταξινόμηση ζώνης δεν πρέπει να επιλέγεται αυτόματα κανένας εξοπλισμός.
- Μέγιστο φορτίο και πόσο συχνά ανά ώρα / ανά ημέρα; Η κλάση λειτουργίας (FEM/ISO) πρέπει να αντιστοιχεί στον ρυθμό κύκλων, διαφορετικά το παλάγκο υπερθερμαίνεται και φθείρεται γρήγορα. Το WLL από μόνο του δεν καθορίζει ποτέ το μοντέλο.
- Ύψος ανύψωσης (διαδρομή γάντζου) και διαθέσιμο ελεύθερο ύψος μεταξύ δοκού/γάντζου και φορτίου; Το μήκος της αλυσίδας πρέπει να καλύπτει τη διαδρομή του γάντζου· το ύψος του παλάγκου + του φορείου + του γάντζου πρέπει να χωρά στο διαθέσιμο ελεύθερο ύψος, μετρούμενο σε ολόκληρο το συγκρότημα.
- Υπάρχει πιστοποιημένο σημείο ανάρτησης: δοκός, γερανός με βραχίονα, γερανός πύλης, τροχιά; Προφίλ δοκού (IPE/HEA/HEB) και πλάτος/πάχος πέλματος; Χωρίς σημείο ανάρτησης το παλάγκο δεν μπορεί να χρησιμοποιηθεί· το φορείο πρέπει να εφαρμόζει στο πέλμα και η δοκός πρέπει να φέρει το φορτίο.
- Διαθέσιμη τροφοδοσία: 3×400 V, 230 V, συχνότητα· ή πεπιεσμένος αέρας (πίεση και παροχή στο παλάγκο); Καθορίζει ηλεκτρικό ή πνευματικό παλάγκο· η μονοφασική τροφοδοσία περιορίζει την ανυψωτική ικανότητα· η πίεση στον συμπιεστή δεν είναι η πίεση στο παλάγκο.
Συνήθη λάθη προς αποφυγή
- Η αναφορά «ATEX» δεν επαρκεί — ολόκληρη η εγκατάσταση (παλάγκο, φορείο, χειριστήριο, καλώδιο) πρέπει να αντιστοιχεί στην ταξινομημένη ζώνη.
Χρήσιμο είναι να έχετε διαθέσιμα: Έγγραφο ταξινόμησης ζώνης · Ουσία (αέριο/σκόνη) · Θερμοκρασία · Καθήκον λειτουργίας · Δοκός και διαστάσεις
Χαρακτηριστικά
| Ανυψωτική ικανότητα | 100–6300 kg |
|---|---|
| Ύψος ανύψωσης | 3–60 m |
| Έκδοση ATEX | Προστασία από σκόνη gp d — Ζώνη 22, Αεριοστεγές GP G — Ζώνη 2 + 22 |
| Κλάση λειτουργίας (iso/fem) | M3–M7 (A3–A7) |
| Κλάση προστασίας | IP65 |
| Εμπορική επωνυμία | GIS |
| Συμμόρφωση | Οδηγία ATEX: 2014/34/EU, Οδηγία περί μηχανημάτων: 2006/42/EC |
| Μοντέλο GIS | GP ATEX |
| Μοντέλο | Ανυψωτική ικανότητα με 1 κλώνο (M5) | Ανυψωτική ικανότητα με 2 κλώνους (M5) | Ταχύτητα ανύψωσης με 1 / 2 κλώνους |
|---|---|---|---|
| GP 250 D/G | 250 kg | 500 kg | 8 / 4 m/min |
| GP 500 D/G | 500 kg | 1000 kg | 8 / 4 m/min |
| GP 1000 D/G | 1000 kg | 2000 kg | 8 / 4 m/min |
| GP 1600 D/G | 1600 kg | 3200 kg | 4 / 2 m/min (NL) |
| GP 2500 D/G | 2500 kg | 5000 kg | 4 / 2 m/min (NL) |
Οι κατηγορίες λειτουργίας M3–M7 μεταβάλλουν το εύρος της ονομαστικής ανυψωτικής ικανότητας ακριβώς όπως στο τυπικό παλάγκο GP (π.χ. το GP 2500/2B ανυψώνει 6300 kg στην κατηγορία M4)· οι διαμορφώσεις B βαρέος τύπου παραμένουν διαθέσιμες στο πλαίσιο GP 2500. Αντιεκρηκτική έκδοση για σκόνη (D): II 3D Ex tc IIIA T130 °C Dc. Η αντιεκρηκτική έκδοση για αέρια (G) προσθέτει II 3G Ex pzc IIA T3 Gc και απαιτεί παροχή πεπιεσμένου αέρα 4–10 bar στον χώρο εγκατάστασης. Η επιτήρηση θερμοκρασίας Klixon, ο γραναζωτός τερματικός διακόπτης, οι στυπιοθλίπτες καλωδίων Ex και ο βαθμός προστασίας IP65 περιλαμβάνονται στον βασικό εξοπλισμό και των δύο εκδόσεων.
